Фрезерование металла — один из фундаментальных процессов механической обработки, позволяющий придавать заготовкам сложные формы, создавать пазы, выступы и фигурные профили. В центре этого технологического процесса находится режущий инструмент — фреза. Ее работа кажется простой только на первый взгляд: вращение и снятие стружки. Однако за этим скрывается сложное взаимодействие геометрии, физики резания и материаловедения, определяющее точность и качество конечного изделия. Принцип действия фрезы коренным образом отличается, например, от сверла, которое работает преимущественно осевой нагрузкой. Фреза осуществляет резание периферийными или торцевыми зубьями, что открывает широкие возможности для обработки поверхностей.

Эффективность и результат фрезерной операции зависят от корректного выбора инструмента, режимов резания и типа станка. Понимание того, как именно фреза взаимодействует с металлом, позволяет не только избежать распространенных ошибок, но и оптимизировать процесс, увеличив производительность и срок службы самого инструмента. Этот материал подробно рассматривает механику и ключевые аспекты функционирования фрез в металлообработке.

Конструкция и геометрия режущего инструмента

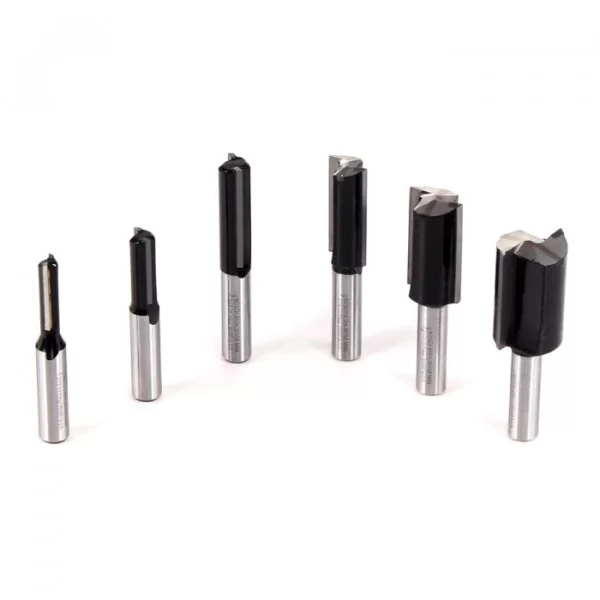

Любая фреза, независимо от ее типа, является телом вращения с одним или несколькими режущими кромками — зубьями. Конструктивно ее можно разделить на две основные части: рабочую область и хвостовик для крепления в патроне станка. Рабочая часть состоит из зубьев, которые и производят основную работу по отделению материала. Именно геометрия каждого зуба играет решающую роль. Ключевыми углами здесь являются передний угол, влияющий на остроту резания и стружкообразование, задний угол, исключающий трение задней поверхности о заготовку, и угол наклона режущей кромки.

Разнообразие задач в металлообработке привело к созданию множества видов фрез. Существуют концевые инструменты для обработки уступов и пазов, торцевые для создания плоских поверхностей, фасонные для сложных профилей, а также модульные и червячные для нарезания зубьев шестерен. Каждый тип обладает уникальным набором характеристик. Например, для чистовой обработки часто применяются инструменты с большим числом зубьев, обеспечивающие высокую гладкость поверхности, а для чернового удаления материала важнее стойкость и эффективный отвод стружки, что достигается иной конструкцией.

Неотъемлемым условием успешной работы является применение качественные фрезы для металла. Их изготавливают из специальных сталей, твердых сплавов на основе карбида вольфрама или покрывают сверхтвердыми материалами вроде алмазных или нитрид-титановых напылений. Материал инструмента должен существенно превосходить по твердости обрабатываемую заготовку. От этого выбора напрямую зависят допустимые скорости резания, стойкость инструмента и, в конечном счете, экономическая эффективность всего процесса. Подача и скорость вращения шпинделя рассчитываются исходя из этой пары «инструмент-материал».

Механика процесса фрезерования

Вращение фрезе сообщается шпинделем станка, а заготовка, жестко закрепленная на столе, подается навстречу этому вращению по заданной траектории. В каждый конкретный момент времени контакт с металлом осуществляет не весь инструмент, а лишь один или несколько зубьев. Это циклическое, прерывистое резание создает переменные нагрузки, что накладывает особые требования на жесткость всей системы «станок-приспособление-инструмент-деталь». При торцевом фрезеровании основную работу выполняют периферийные кромки на торце инструмента, а при концевом — кромки, расположенные на цилиндрической поверхности.

Процесс образования стружки аналогичен работе резца на токарном станке, но в динамике. Режущая кромка зуба врезается в материал, сминает его и вызывает скалывание элементарных объемов металла, которые затем сходят по передней поверхности в виде стружки. Форма и цвет стружки являются важными диагностическими признаками правильно выбранных режимов. Длинная сливная стружка может указывать на оптимальный процесс, в то время как мелкая сыпучая или сине-фиолетовая пережженная стружка сигнализирует о проблемах с охлаждением или чрезмерной скоростью.

Важнейшие параметры, которые задает оператор или система ЧПУ:

  • Скорость резания (Vc): Окружная скорость движения режущей кромки относительно заготовки, измеряемая в метрах в минуту. Она определяет интенсивность тепловыделения.
  • Подача (f): Скорость перемещения заготовки относительно фрезы. Может выражаться как подача на зуб (мм/зуб) — расстояние, на которое инструмент продвигается за время поворота на один угловой шаг зуба.
  • Глубина резания (ap): Толщина слоя металла, снимаемого за один проход в радиальном направлении.
  • Ширина фрезерования (ae): Величина контакта инструмента с заготовкой в осевом направлении.

Баланс между этими параметрами — основа технологического процесса. Слишком высокая скорость при большой глубине резания приведет к перегреву и поломке инструмента, а слишком низкие значения сделают операцию неоправданно долгой.
