Переваги та недоліки засувок з обгумованим клином

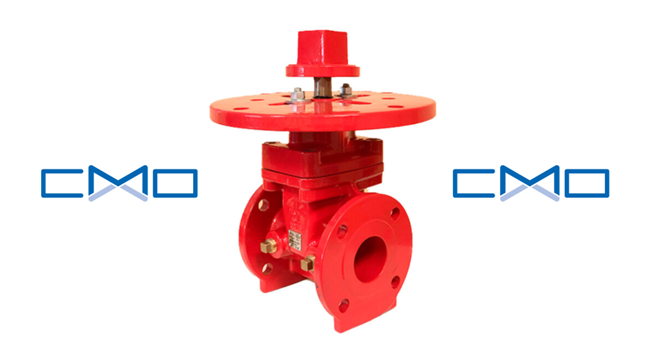

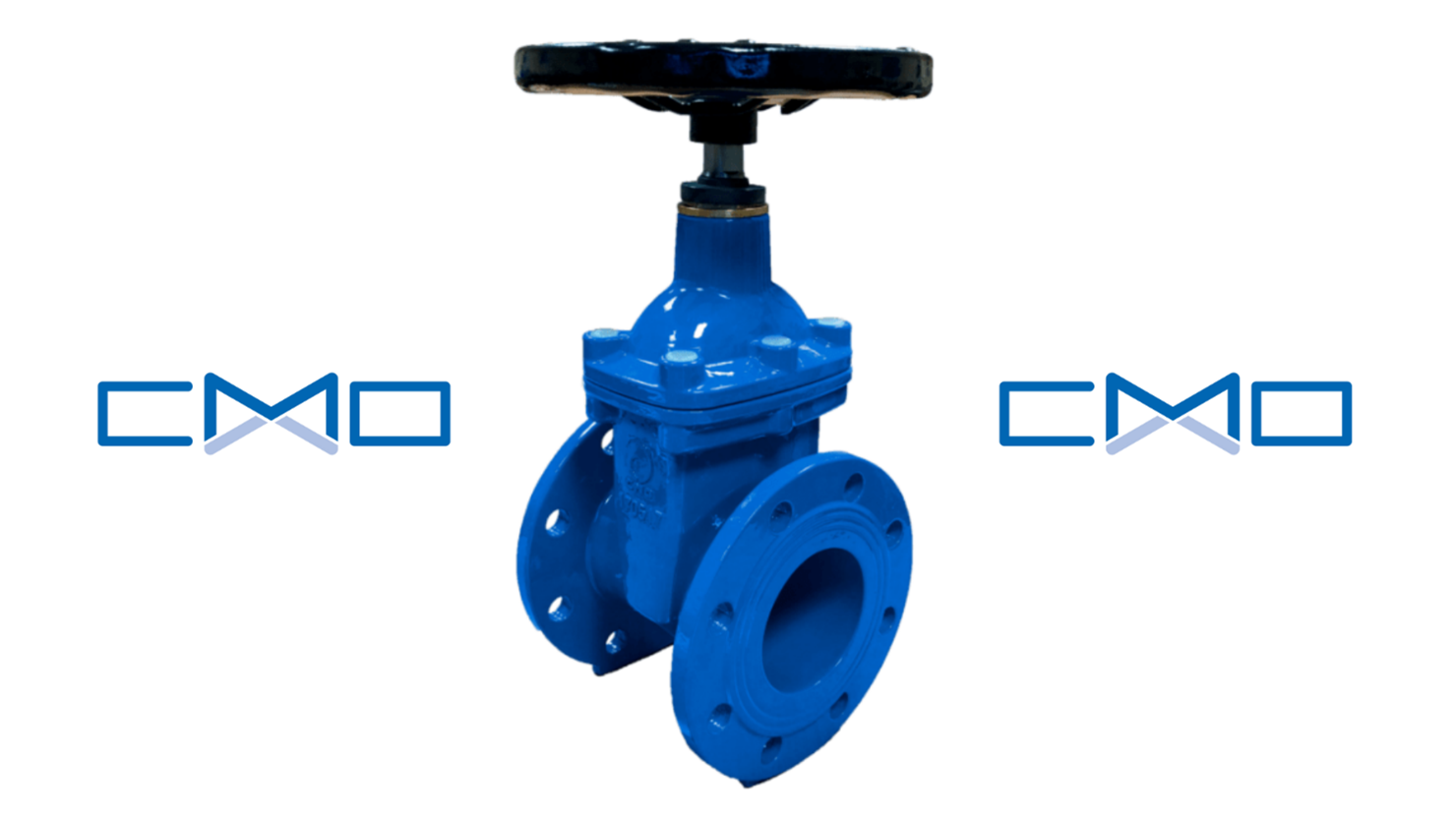

Засувки з обгумованим клином CMO VALVES  для трубопроводу бувають декількох видів:

По матеріалах виконання :

• чавунні
• сталеві

По типу конфігурації штока :

• з висувним шпинделем
• невисувним шпинделем.

По типу приєднання до трубопровода :

• фланцеві
• муфтові.

Щоб зробити комфортною та безпечною подачу води та опалення до будівель різного призначення, важливо не лише вибрати правильні труби та добре їх укласти. Тут важлива кожна деталь, у тому числі арматурне обладнання. Засувки клинові СМО використовуються у всіх видах сталевих систем. Щоб правильно вибрати продукт, слід ознайомитися з його особливостями, плюсами та мінусами.

Основні характеристики засувок з обгумованим клином

Засувка клинова – це один із видів запірного арматурного обладнання для трубопроводів різного призначення.

Вона застосовується для систем гарячого та холодного водопостачання, опалювальних комунікацій. Крім того, пристрій використовують у системах, призначених для транспортування рідких вуглеводнів, стисненого повітря, а також інших хімікатів, вплив яких матеріал виробу несприйнятливий.

Клинова засувка  також популярна у газотранспортній та нафтовій промисловості, у сфері енергетики та системах житлово-комунального господарства.

Застосовується така деталь виключно в ролі замикаючого елемента, оскільки режим експлуатації передбачає лише дві фази – відкрито/закрито (тобто без проміжних фаз).

Виготовляють такий пристрій із різних матеріалів за різними методиками. Залежно від цього, вони розподіляються на типи, які використовуються для конкретних цілей, залежно від властивостей.

Плюси засувки з обгумваним клином СМО серії 11А

Популярність засувок клинових фланцевих на ринку сантехнічного обладнання та у сфері промисловості обґрунтована суттєвими перевагами деталей.

Серед них:

• проста комплектація ( простота конструкції виробу полегшує роботу з ним, а також встановлення та ремонт);
• невелика будівельна довжина;
• малий гідравлічний опір;
• універсальність.

Сталь – щільний та міцний матеріал, несприйнятливий до корозії та впливу деяких хімічних речовин. Тому такий пристрій можна застосовувати в різних системах як по натиску, швидкості транспортування робочої речовини, так і за обсягами. Крім того, широкий і сам спектр речовин, для роботи з якими можна застосовувати засувки;

• довговічність. Завдяки властивостям матеріалу та простоті конструкції, клинова засувка з невисувним або висувним шпинделем буде служити довго і безперебійно, а якщо й буде потрібно ремонт, то він не виявиться занадто складним і дорогим;
• можливість транспортування речовин в обох напрямках;
• простота використання. Вам не потрібні великі зусилля для відкриття/закриття. Крім того, для більшого полегшення цього завдання у великих системах встановлюють редуктор;
• плавність при закритті. Використання такого обладнання як латунна засувка з невисувним або висувним шпинделем сприяє забезпеченню безпеки від гідравлічних ударів, що в деяких випадках призводять до деформування і навіть порушень цілісності трубопроводу.

Мінуси засувок клинових з обгумованим клином серії 11А СМО

Незважаючи на велику кількість переваг, все ж таки це обладнання не ідеальне. У деяких випадках рекомендується його не використовувати або дотримуватись при експлуатації певних правил. До його основних недоліків та обмежень на використання відносять такі:

• велика будівельна висота. Особливо це стосується засувок із висувним шпинделем. При відкритті їх потрібно простір заввишки більше одного діаметра трубопроводу;
• тривалість процедури відкривання/закривання. Це робить систему менш оперативною, що у деяких випадках ускладнює роботу з нею;
• можливість роботи з речовинами, що містять великі тверді включення;
• низький рівень зносостійкості ущільнювальних елементів у корпусі та затворі. Цей недолік загрожує додатковими складнощами та витратами на ремонт. Декілька кращими показниками в цьому аспекті відрізняються деталі з висувним шпинделем, так як він не схильний до впливу агресивного середовища;
• невеликий допустимий перепад тиску в затворі. Тобто при більшому перепаді можливі збої в роботі пристрою;
• відносно великі витрати часу, потрібні для відгвинчування та загвинчування пристрою.

Матеріали та способи виготовлення засувки з обгумованим клином

Засувки з висувним та невисувним шпинделем бувають різних видів залежно від їх властивостей та особливостей конструкції. Цей пристрій може бути виготовлений за допомогою лиття або зварювання. Перший метод характерний для виробів із сталі та титанових сплавів.

Технологія виробництв не складна:

1.      Спочатку залізні листи подають на конвеєр, попередньо перевіривши їх на наявність іржі або окалини і видаливши при необхідності ці недоліки.

2.      Потім їх штампують. Робиться це на спеціальному верстаті, який робить пластичну деформацію матеріалу, затискаючи лист між верхньою і нижньою поверхнею формувального пристрою. Заготівлі засувок клинових з висувним і невисувним шпинделем зварюють, ретельно проварюючи всі ділянки. Шви перевіряються на міцність та зносостійкість.

3.      Лиття також дуже поширене. Даний спосіб застосовується щодо деталей із чавуну, алюмінієвих сплавів, а також для сталі. Однак деталі, виготовлені таким способом, відрізняються дещо гіршими показниками щодо міцності і довговічності. Штампосварні засувки з висувним і невисувним шпинделем виготовляються з міцнішої сировини і за своєю конструкцією міцніші.

Важливою деталлю є ще й ущільнювальні елементи. Їх виробляють різних видів:

• з кільцями (латунними або з фторопласту);
• без кілець;
• із захисною антикорозійною наплавкою;
• з гумою, якою може бути покритий клин (якщо клина засувка).

Клинова засувка. Класифікація.

Специфіка фланцевих клинових засувок з висувним або невисувним шпинделем полягає в наявності клина - пристосування, яке виконує функцію затвора, входячи в позиції "закрито" щільно між двома сідлами, розташованими по відношенню один до одного під кутом.

Залежно від виду клину вони класифікуються на види:

• Жорсткий клин. Такий пристрій забезпечує надійну герметизацію затвора. Однак є певні недоліки: перше — у разі неполадок (заклинювання) буде важко впоратися з такою проблемою, і знадобиться фізична сила; друге – для досягнення ефекту герметичності, потрібно дуже точно розрахувати розміри та кут між сідлами; третє – засувку (з висувним та невисувним шпинделем) буде важко або навіть неможливо відкрити у випадку, якщо стався суттєвий перепад температури робочої речовини, а також якщо обладнання пошкоджене корозією чи зношене.
• Двохдисковий клин. Це досконаліший виріб. Хоча цей тип відрізняється складнішою конструкцією, ніж попередній, проте це з лишком окупається його перевагами. По-перше, використання таких засувок з висувним та невисувним шпинделем зменшує ймовірність заклинювання. По-друге, потрібно менше зусиль під час роботи з ними. Крім того, у пристроях такого виду простіше досягається герметичність затвора, тому що диски самі підлаштовуються під куток між сідлами. Це робить дрібні похибки у розрахунках несуттєвими.
• Пружний клин. Він поєднує всі переваги двох попередніх пристроїв клинових засувок. У разі використання даного виду запірного обладнання в конструкціях з висувним і невисувним шпинделем не потрібне точне припасування корпусу, як у ситуації з жорстким аналогом, а конструкція його більш проста, ніж у дводискового. По суті, цей пристрій - це той же дводисковий клин. Відрізняються вони лише сполучним елементом – у разі він еластичний. Звичайно, це знижує здатність дисків саморегулюватися під корпус виробу, проте забезпечує більшу стійкість до перепадів температурного режиму.

Засувки з висувними та невисувними шпинделями з обгумованим клином

При виборі арматурного обладнання звертайте увагу на розташування ходового вузла, що є різьбовим з'єднанням шпиндель-гайка. Від типу цього з'єднання залежить сфера можливого застосування пристрою.

Буває цей елемент двох видів:

• Висувний. Це тип пристроїв зі шпинделем, розташованим поза корпусом засувки, нижнім кінцем він з'єднується з затвором і позиції «відкрито» висувається на висоту одного затвора. Такі пристрої застосовують в умовах підвищених вимог до надійності обладнання. Вони чудово підходять для таких цілей, оскільки забезпечують простий і швидкий доступ до ходового вузла зі шпинделем і запобігають деструктивним процесам внаслідок впливу робочого середовища.
• Невисувний. Це конструкція зі шпинделем, зануреним у робочу речовину. Звичайно, такий пристрій виграє перед пристроями з висувним шпинделем з точки зору компактності та будівельної маси, проте значно поступається за довговічністю та зносостійкістю.
• Клинова засувка 11А – це один з найпопулярніших типів запірної арматури, оскільки є надійною та простою в обслуговуванні та застосуванні. З'єднання її з трубами, як правило, фланцеве - воно дозволяє неодноразово проводити монтаж та демонтаж ділянки трубопроводу. А це важливо для швидкого та своєчасного ремонту у разі потреби.

Компанія СМО Україна пропонує для своїх клієнтів засувки клинові високої якості, з гарантією від 5 років до 10 років.

Купити засувки клинові з обгумованим клином муфтові чи фланцеві можливо залишивши заявку  через сайт компанії СМО.

Замволяйте клинові засувки від надійного постачальника – компанії СМО Україні.

Доступні для замовлення на складі діаметри клинових засувок Ду 50, Ду 65, Ду 80, ду100, Ду 125, Ду 150, Ду 200, Ду 250, Ду 300 , Ду 350, Ду 400, Ду 500, Ду600, Ду 800, Ду 1000.

Засувки фланцеві клинові можуть управлятися ерез махочик, редуктор, електропривід, та бути з вільним чи подовженим штоком.

Компанія СМО Україна – пропонує клинові засувки з обгумованим клином на вигідних умовах та з доставкою на обєкт, та може забезпечити проведення шеф-монтажу.

Обирайте якісного постачальника запірної арматури.
